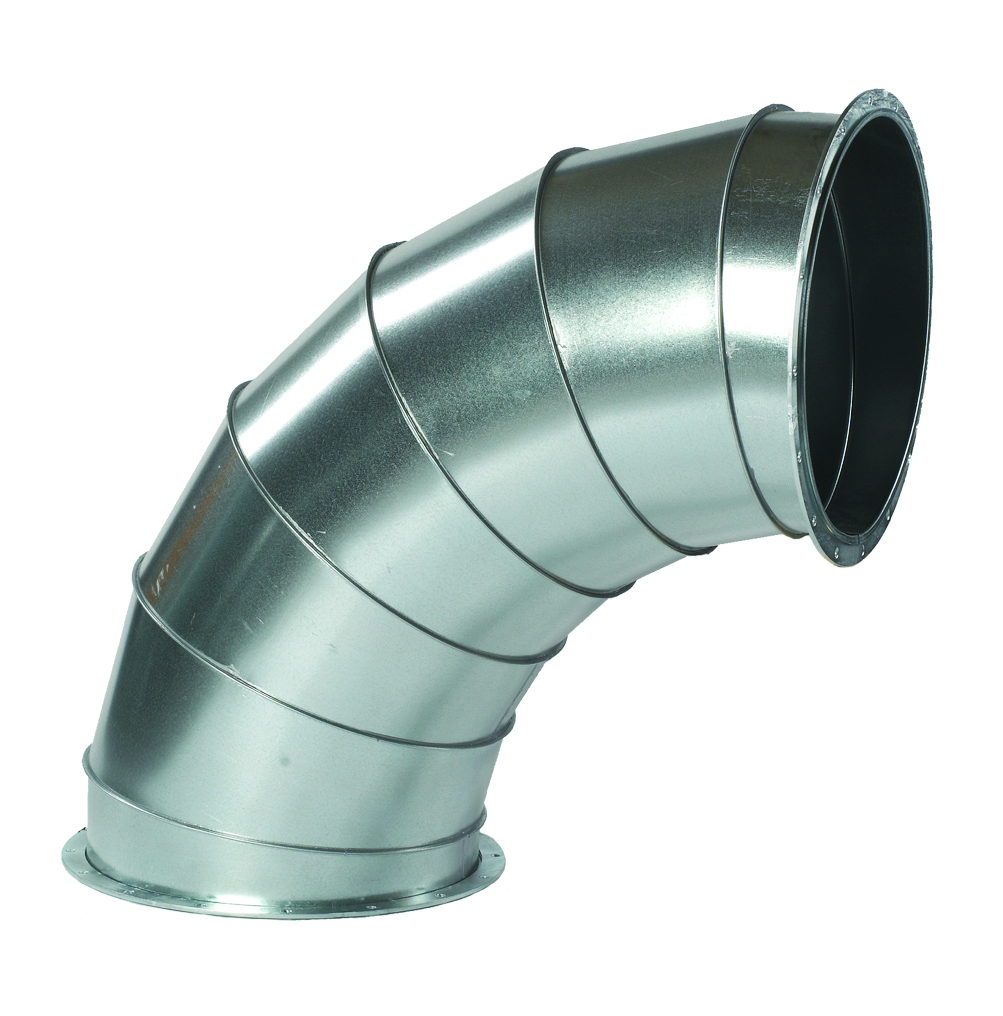

Nordfab FLI Flänsad Segmenterad Böj (90°) levereras med förborrade, lösa FLI flänsar i varje ände för att underlätta justering och anslutning till andra kanalkomponenter under installationen. Nordfabs FLI flänsade segmenterade böjar gör det möjligt att ändra luftflödesriktningen i en kanalsträcka och används i processventilation, dammuppsamling och rökutsugssystem. Finns i galvaniserad stålkonstruktion, från 600 mm till 950 mm i diameter.
- Finns även i vinklarna 60°, 45°, 30° och 15°.
- Radie = 1,5 x D
- Finns i storlekarna Ø 350 mm - 1000 mm, se artikelnummer nedan
Nordfabs flänsade kanalsystem används vanligtvis för större diametrar och i industriella ventilationssystem med högt tryck där lufttäta anslutningar är viktiga.
| ø A (mm) | AngleDegree | CenterLineRadius | Material | Thickness | Vikt kg | Art-nr |
|---|---|---|---|---|---|---|
| 350 | 90 | 1.5 | Galv | 0,9mm | 9,46 | 8210002565 |
| 400 | 90 | 1.5 | Galv | 0,9mm | 13,05 | 8210002570 |
| 450 | 90 | 1.5 | Galv | 0,9mm | 15,9 | 8210002575 |
| 500 | 90 | 1.5 | Galv | 0,9mm | 18,87 | 8210002580 |
| 550 | 90 | 1.5 | Galv | 0,9mm | 24,1 | 8210002585 |
| 600 | 90 | 1.5 | Galv | 0,9mm | 29 | 8210002590 |
| 630 | 90 | 1.5 | Galv | 0,9mm | 29,54 | 8210002595 |
| 650 | 90 | 1.5 | Galv | 0,9mm | 30,43 | 8210002600 |
| 700 | 90 | 1.5 | Galv | 0,9mm | 37,12 | 8210002605 |
| 710 | 90 | 1.5 | Galv | 0,9mm | 39,72 | 8210002610 |
| 750 | 90 | 1.5 | Galv | 0,9mm | 39,72 | 8210002615 |
| 800 | 90 | 1.5 | Galv | 0,9mm | 47,96 | 8210002620 |
| 850 | 90 | 1.5 | Galv | 0,9mm | 51,08 | 8210002625 |
| 900 | 90 | 1.5 | Galv | 0,9mm | 59,96 | 8210002630 |
| 950 | 90 | 1.5 | Galv | 0,9mm | 63,29 | 8210002635 |
| 1000 | 90 | 1.5 | Galv | 0,9mm | 75,35 | 8210002640 |
