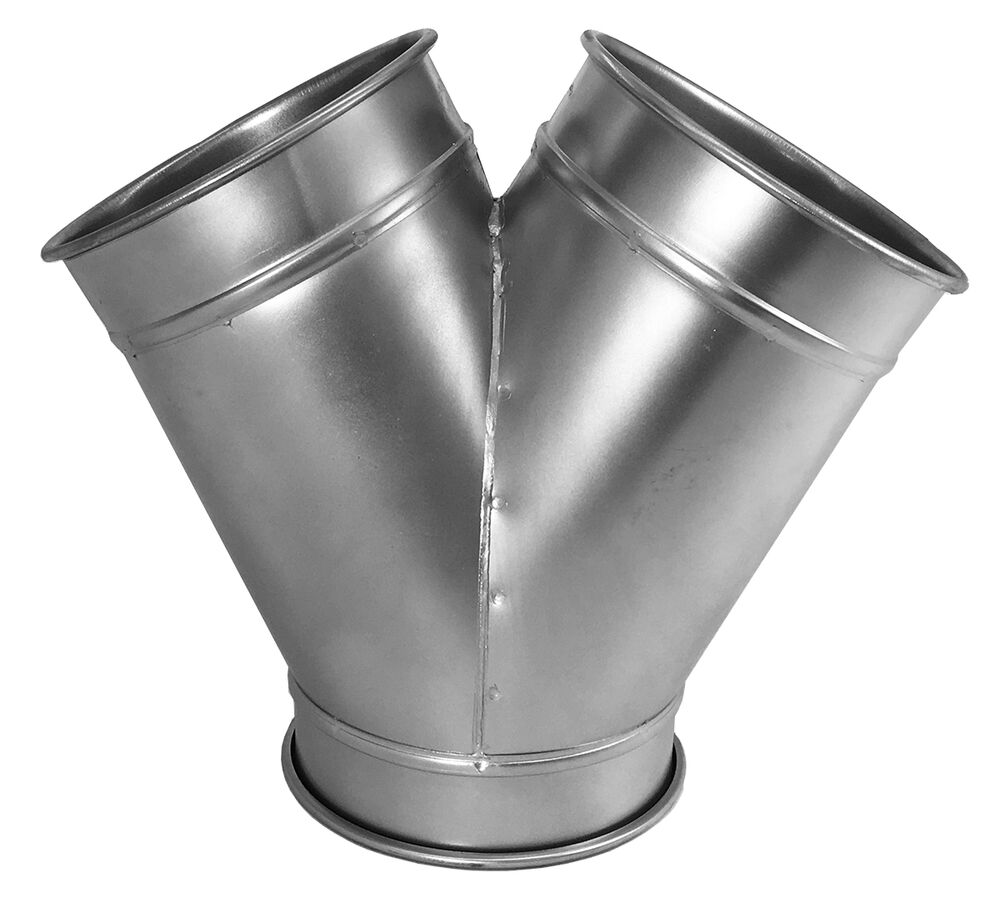

Ramificación en Y QF de 60 grados

Las ramificaciónes de conductos QF® de Nordfab en forma de Y (a veces llamados “true wyes”) son estándar de 60° entre las patas, hay opcionales de 90°.

Las ramificaciónes QF son estándar con extremos enrollados QF, lo que permite conexiones rápidas con otros conductos QF.

⦁ Al realizar el pedido, especifique el material, el calibre (si no es estándar), las dimensiones A, B, C, los estilos de extremos y el ángulo (estándar 30° que se muestra a continuación, 45° opcional).
⦁ Tanto B como C deben ser al menos el 50% de A, siendo B o C al menos el 80% de la pierna opuesta.
⦁ Use la siguiente fórmula para determinar la longitud: L = A + 4"
⦁ Disponibles en acero galvanizado y en acero inoxidable 304 (como se muestra a continuación) o acero inoxidable 316 opcional o acero al carbono
⦁ Disponible con extremos bridados en diámetros de hasta 72" y otros tipos de extremos
⦁ Disponible con ángulo de 90°
⦁ Calibres opcionales 18, 16, 14, 12 y 10

Póngase en contacto con Nordfab o con su distribuidor local de Nordfab para obtener ayuda con las configuraciones de ramificaciónes que no se muestran a continuación, tamaños más grandes y opciones de material/calibre.

Quick-Fit se ha utilizado en una amplia variedad de aplicaciones, donde se requiere recolección de polvo o transferencia de partículas finas. Quick-Fit ahorra tiempo y dinero en la instalación, es fácil de limpiar, se adapta a los conductos existentes y se puede reutilizar fácilmente durante las reconfiguraciones del taller. Obtenga más información sobre por qué Quick-Fit puede ser la mejor solución para usted.
