Dimensionamiento de un sistema de conductos QF®

Nordfab ofrece asistencia a aquellos que nunca han diseñado un sistema de conductos. Podemos ayudarlo a determinar el tamaño y la configuración correctos de la tubería que le proporcionarán el flujo de aire correcto. Puede utilizar nuestra herramienta de dibujo en 3D en línea, Quick-Fit Visual^® (QFV^®) para crear diseños en 3D como ayuda para visualizar los sistemas de conductos de recolección de polvo Nordfab® en sus instalaciones. QFV proporciona cálculos automáticos de tamaño y pérdida de presión estática. Díganos si desea un dibujo en 3D y un presupuesto de los conductos.

A continuación se muestra un ejemplo de dimensionamiento del sistema (solo a manera de guía). Las características del polvo, las limitaciones de la maquinaria y otros requerimientos del sistema pueden llegar a afectar el rendimiento y deben tomarse en cuenta.

Omita el ejemplo y vaya a la Tabla de volumen de aire

EJEMPLO

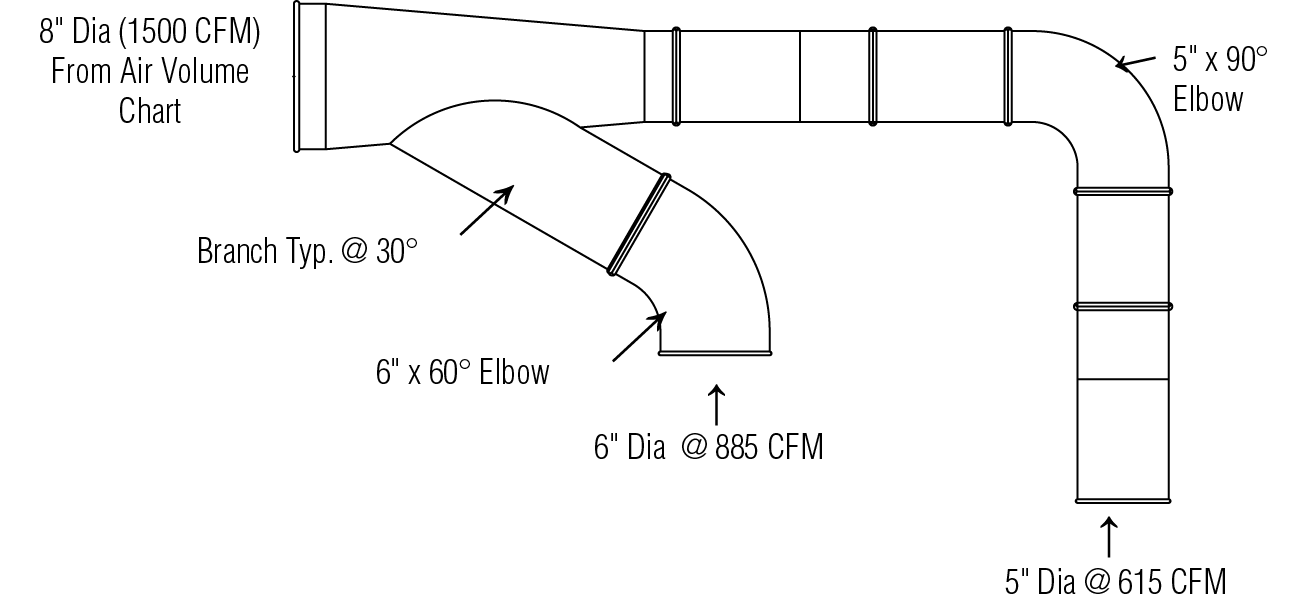

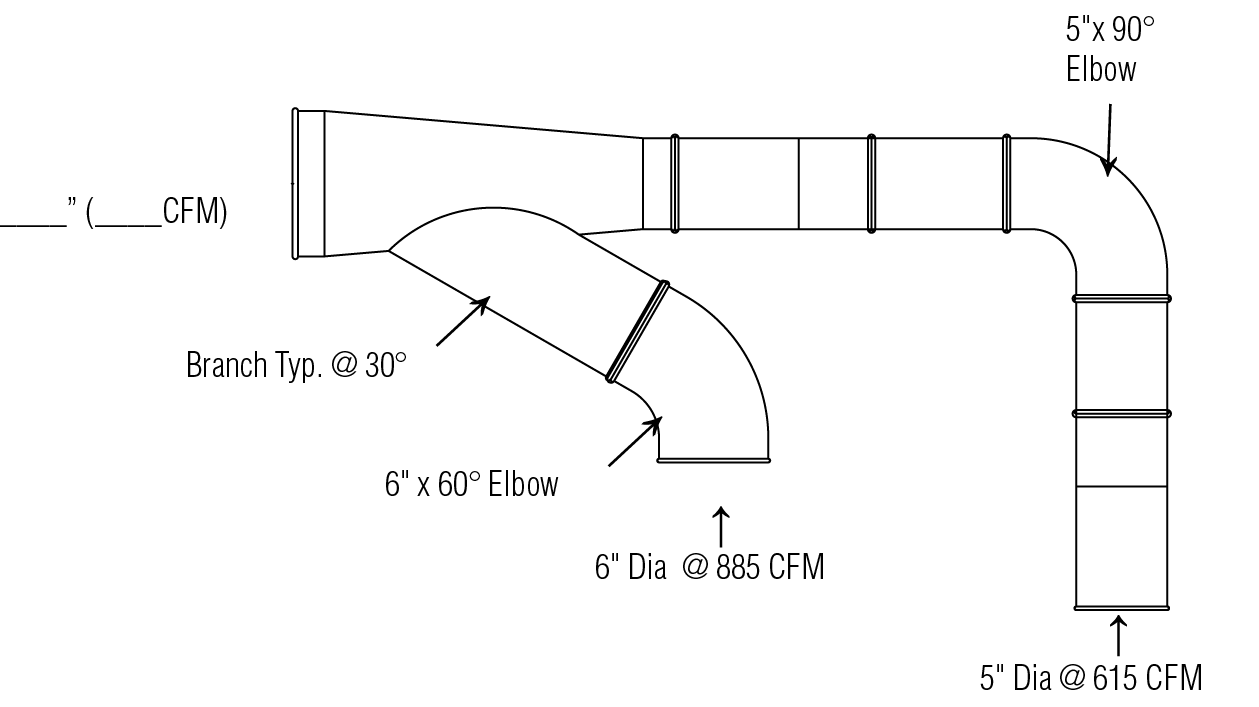

Trabaje siempre desde sus máquinas hacia el filtro. Suponga que tiene una caída de 5" que sube y regresa para unirse con una caída de 6" como se muestra arriba. ¿Qué tamaño de ramificación necesitará?

La tubería de 5" transporta 615 CFM a 4500 FPM (Ver gráfico a continuación). La tubería de 6" necesitará 885 CFM a la misma velocidad (ver tabla). Sumados, tienen un total de (615 + 885), 1500 CFM juntos.

Observando nuevamente el cuadro bajo 4500 FPM, encontrará que 1500 CFM no aparece en la lista, pero se acerca mucho a los 1570 CFM enumerados para una tubería de 8". Esto indica que el 5" unido al 6" requerirá un tubo de 8" para transportar todo el material a la velocidad adecuada. Por consiguiente, la ramificación será de 8" en el extremo de descarga y se reducirá a 5" con una ramificación de 6". Eso aparece listado como una ramificación 8-6-5.

Tabla de volumen de aire

USO DE LA TABLA CFM/FPM

Esta tabla le permite elegir el tamaño correcto de tubería para el CFM que se requiere.

Es necesario transportar diferentes materiales a diferentes velocidades para evitar que el material se caiga de la corriente de aire. Ver cuadro de referencia

Por ejemplo, las astillas de madera y el aserrín fluyen bien a 4500 pies por minuto. Haciendo referencia a la tabla, una tubería de 4" transportará 395 CFM a 4500 FPM. Esto indica que una captación de 4" en una máquina usará 395 CFM del sistema de filtrado.

O trabajando a la inversa, si sabe que una máquina requerirá aproximadamente 400 CFM para eliminar los desechos, entonces debe diseñar una tubería de 4" para la aplicación.
