Estilos de extremos de conductos de Nordfab

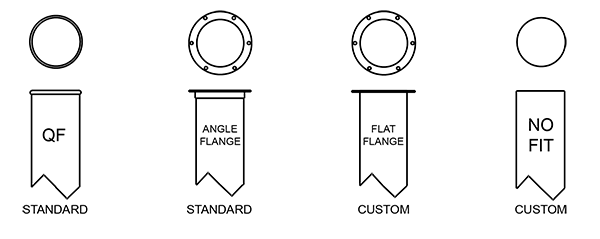

Nordfab ofrece una variedad de tipos de extremos o estilos de conectores para ayudarlo a unir nuestros componentes de conductos Quick-Fit^® o cuando necesite agregarlos a conductos existentes o conectarse a maquinaria. Si no especifica un tipo de extremo al realizar el pedido, le proporcionaremos como estándar: extremos QF para conductos en tamaños de 3 pulgadas a 24 pulgadas y extremos de brida angular para tamaños superiores a 24 pulgadas.

QUICK-FIT: Estándar en todos los productos Quick-Fit, el extremo de borde enrollado QF^® funciona con nuestra abrazadera Quick-Fit para que la instalación de conductos sea rápida y sencilla. Este es el extremo que se provee como estándar en la mayoría de los productos Nordfab, por lo que, en general, no es necesario especificarlo. No obstante, cuando en un pedido de un componente personalizado tiene más de un estilo de extremo, si necesita especificar un extremo enrollado QF, indique "QF".

BRIDADO: Los extremos bridados le permiten adaptar nuestros conductos QF a conductos bridados existentes o a maquinaria con conexiones bridadas. Podemos proporcionar bridas angulares estándar de la industria o, si necesita un patrón de agujeros personalizado, una brida plana. En los pedidos, indique “AFL” para extremos de brida angular o “FFL” para bridas planas (y asegúrese de proporcionar información sobre el patrón de orificios). Los extremos bridados son estándar en conductos más grande de 24 pulgadas y no requieren especificación de extremos.

MANGUERA: Si va a agregar una manguera flexible a su sistema de conductos, nuestro extremo RAWFLEX tiene un reborde alrededor del componente del conducto cerca del borde para ayudar a asegurar las abrazaderas colocadas alrededor de la manguera. Solicite un adaptador de manguera.

NOFIT: Para componentes no personalizados en el extremo, podemos proporcionar “No Fit” (sin accesorio). Cuando realice su pedido indique “NOFIT” (NF).

Conductos y adaptadores bridados de Nordfab

Adaptación de conductos Quick-Fit^® a conductos bridados existentes

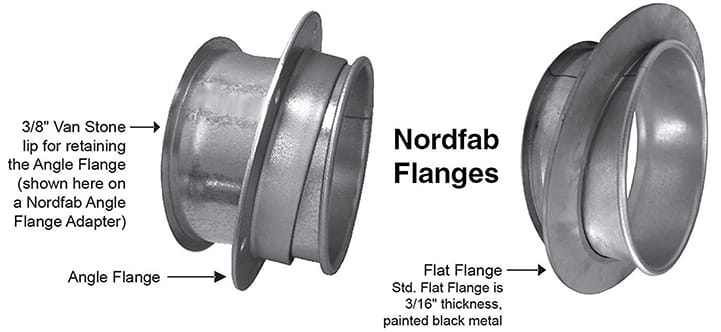

Los componentes de conductos Quick-Fit (QF) de Nordfab se pueden conectar fácilmente a los sistemas de conductos bridados existentes mediante adaptadores como nuestro adaptador de brida angular. El adaptador de brida angular tiene un borde enrollado QF en un extremo y un producto Nordfab, que es un anillo de ángulo estándar de la industria, en el otro extremo.

Nordfab también puede proporcionar extremos de brida plana, que se pueden personalizar de acuerdo a sus requerimientos de patrón de orificios.

TUBERÍA DE DUCTO NORDFAB EN DIÁMETROS MAYORES A 24”

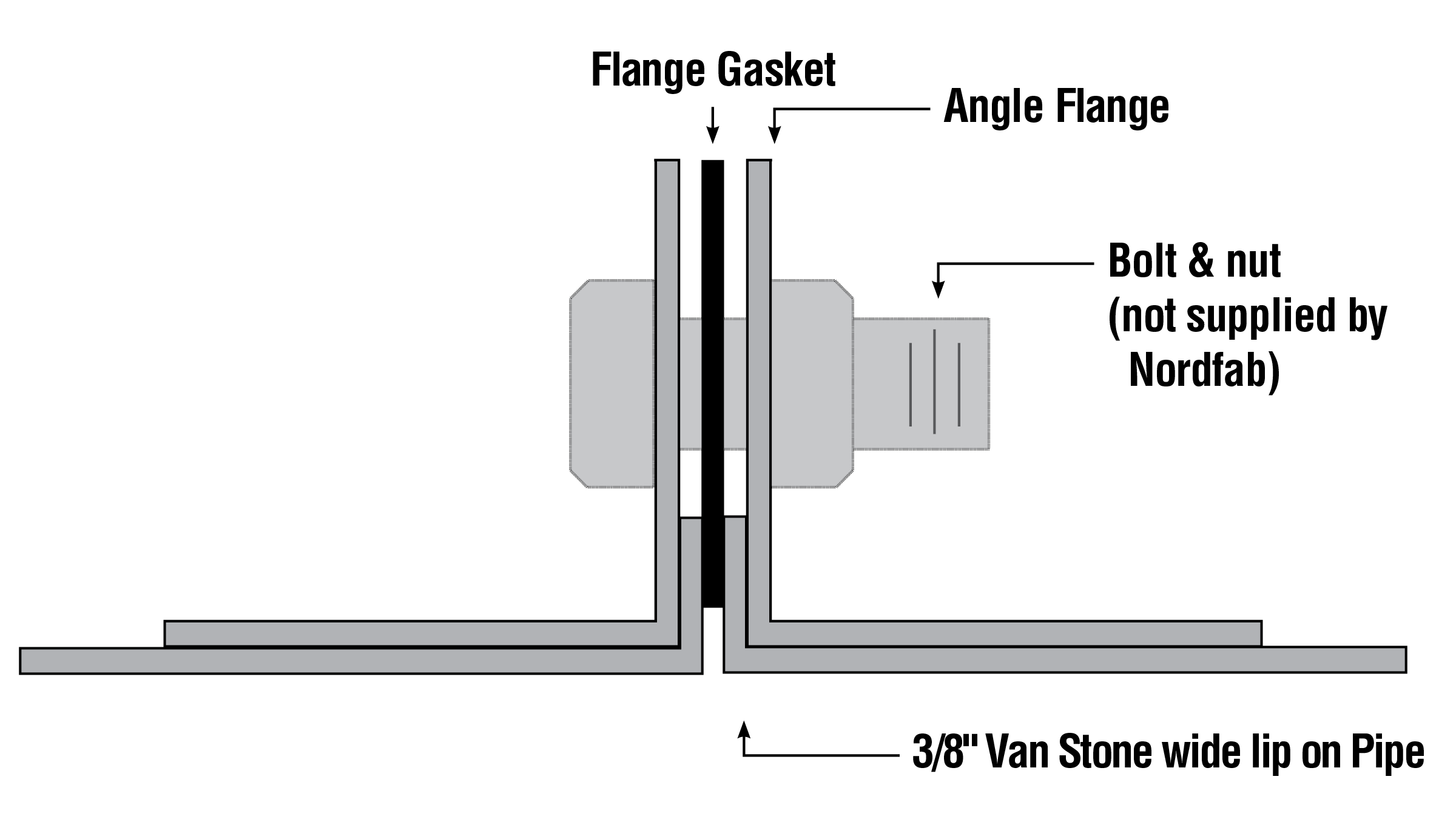

Los conductos Quick-Fit están disponibles en diámetros de hasta 24”. Para requerimientos de conductos más grandes, Nordfab fabrica tubería de conducto bridados en diámetros de hasta 40” en calibres estándar y de hasta 72” en calibres mayores. La tubería de conductos bridados se construye a partir de láminas en bruto nominalmente de 5 pies de largo, que se enrollan y se sueldan con láser o plasma, lo que proporciona una costura sólida y sin fugas. En el extremo del conducto se coloca una brida angular estándar de la industria, hecha de barras angulares enrolladas en el extremo, y se asegura a través de una conexión de reborde Van Stone. La brida suelta permite una fácil combinación con los orificios de las bridas existentes. A continuación se ilustra la conexión de dos tubos bridados.
