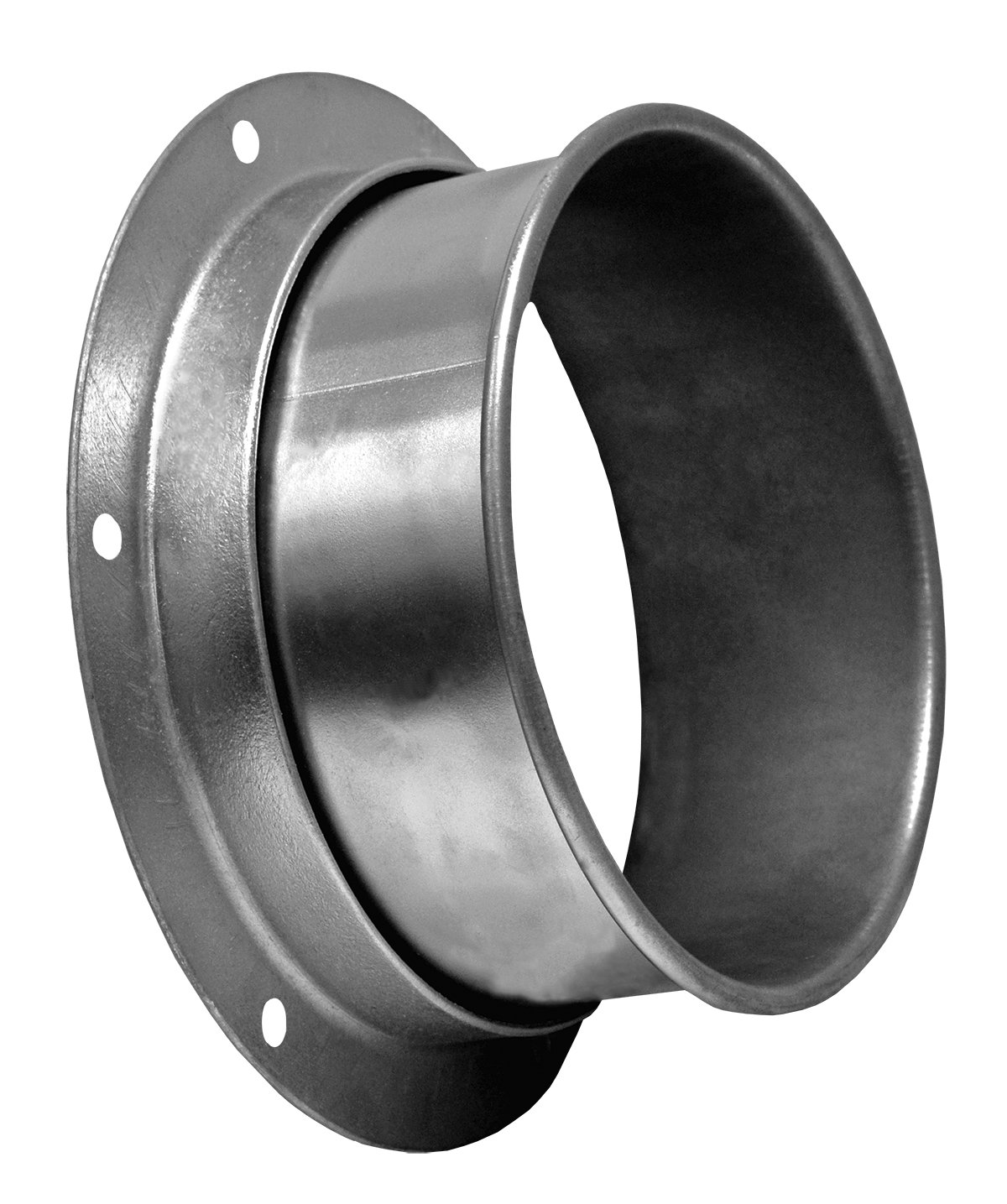

El adaptador de brida angular QF® de Nordfab está equipado con una brida angular estándar de la industria en un extremo y un borde enrollado Quick-Fit (QF) en el otro, lo que permite una conexión rápida de tuberías o de accesorios de conductos QF a tuberías o accesorios bridados.
Si se requiere un patrón personalizado de orificios para pernos, especifique una brida plana (FFL) en lugar de una brida angular (ANGFL) y proporcione el patrón de orificios. Si no se proporciona un dibujo del patrón de orificios, la brida plana no tendrá ningún orificio. Las bridas se retienen con un reborde Van Stone que permite una fácil rotación y alineación durante la instalación.
Póngase en contacto con Nordfab o con su distribuidor local de Nordfab para obtener ayuda con tamaños más grandes y opciones de material/calibre.
Quick-Fit se ha utilizado en una amplia variedad de aplicaciones, donde se requiere recolección de polvo o transferencia de partículas finas. Quick-Fit ahorra tiempo y dinero en la instalación, es fácil de limpiar, se adapta a los conductos existentes y se puede reutilizar fácilmente durante las reconfiguraciones del taller. Obtenga más información sobre por qué Quick-Fit puede ser la mejor solución para usted.

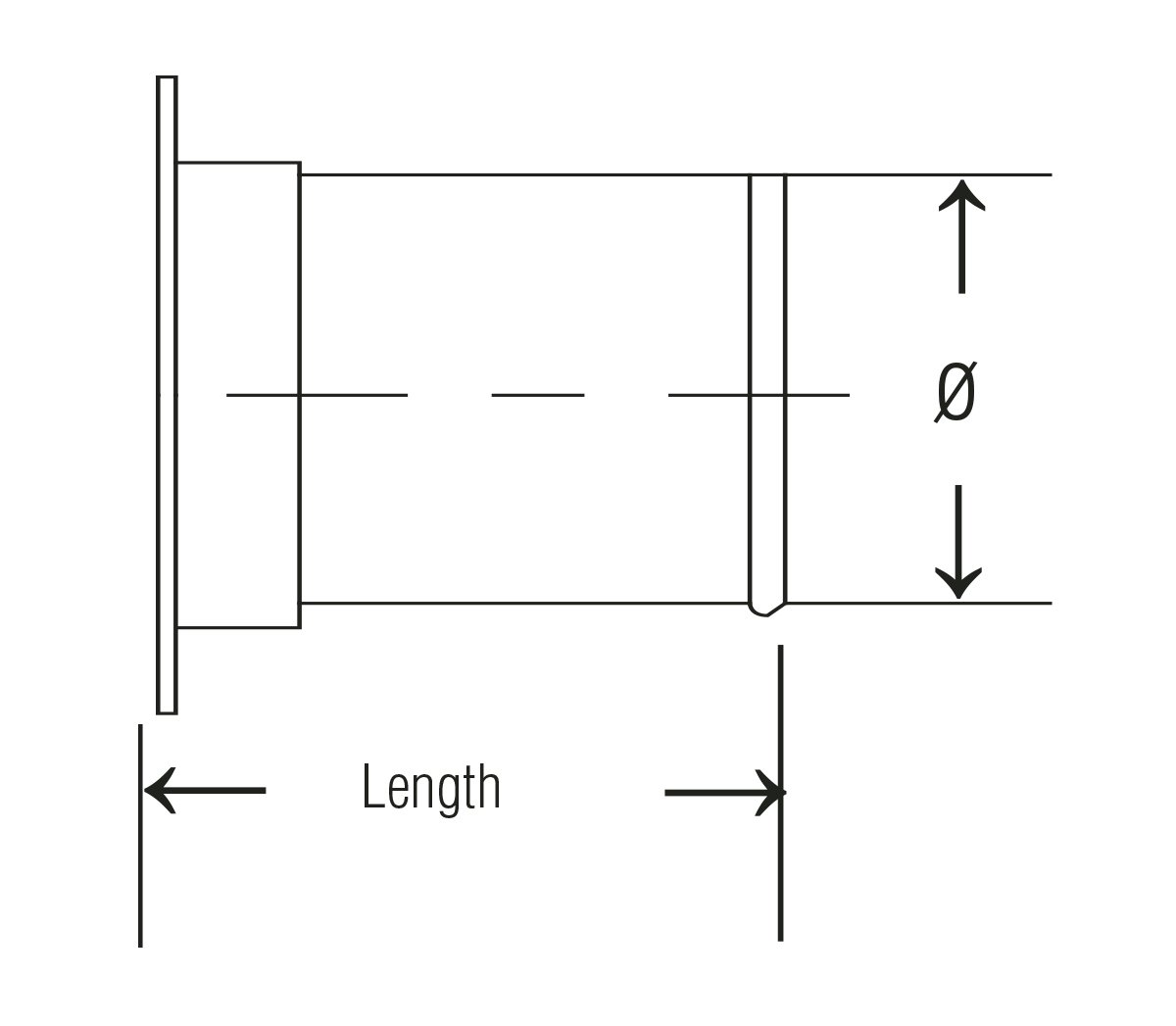

| Diameter | Material | Thickness | Length | Weight | LegacyArticleNo | ArticleNo |
|---|---|---|---|---|---|---|
| 3 | Galv | 22ga | 5 | 1.4 | 3250-0300-100000 | 8040401819 |
| 4 | Galv | 22ga | 3.5 | 1.7 | 3250-0400-100000 | 8040401820 |
| 5 | Galv | 22ga | 3.5 | 2.15 | 3250-0500-100000 | 8040401821 |
| 6 | Galv | 22ga | 3.5 | 2.55 | 3250-0600-100000 | 8040401822 |
| 7 | Galv | 22ga | 3.5 | 3.1 | 3250-0700-100000 | 8040401823 |
| 8 | Galv | 22ga | 3.5 | 3.15 | 3250-0800-100000 | 8040401824 |
| 9 | Galv | 22ga | 3.5 | 3.25 | 3250-0900-100000 | 8040401825 |
| 10 | Galv | 22ga | 3.5 | 5 | 3250-1000-100000 | 8040401826 |
| 11 | Galv | 22ga | 3.5 | 5.6 | 3250-1100-100000 | 8040401827 |
| 12 | Galv | 22ga | 3.5 | 6.15 | 3250-1200-100000 | 8040401828 |
| 13 | Galv | 20ga | 5 | 7.02 | 3250-1300-100000 | 8040401829 |
| 14 | Galv | 20ga | 5 | 7.7 | 3250-1400-100000 | 8040401830 |
| 15 | Galv | 20ga | 5 | 9.25 | 3250-1500-100000 | 8040401831 |
| 16 | Galv | 20ga | 5 | 11.05 | 3250-1600-100000 | 8040401832 |
| 17 | Galv | 20ga | 5 | 12.9 | 3250-1700-100000 | 8040401833 |
| 18 | Galv | 20ga | 5 | 15.2 | 3250-1800-100000 | 8040401834 |
| 19 | Galv | 20ga | 5 | 19.15 | 3250-1900-100000 | 8040401835 |
| 20 | Galv | 20ga | 5 | 19.15 | 3250-2000-100000 | 8040401836 |
| 21 | Galv | 20ga | 5 | 26.05 | 3250-2100-100000 | 8040401837 |
| 22 | Galv | 20ga | 5 | 26.05 | 3250-2200-100000 | 8040401838 |
| 23 | Galv | 20ga | 5 | 30 | 3250-2300-100000 | 8040401839 |
| 24 | Galv | 20ga | 5 | 30 | 3250-2400-100000 | 8040401840 |
| 3 | 304SS | 22ga | 5 | 1.4 | 3250-0300-200000 | 8040401841 |
| 4 | 304SS | 22ga | 3.5 | 1.7 | 3250-0400-200000 | 8040401842 |
| 5 | 304SS | 22ga | 3.5 | 2.15 | 3250-0500-200000 | 8040401843 |
| 6 | 304SS | 22ga | 3.5 | 2.55 | 3250-0600-200000 | 8040401844 |
| 7 | 304SS | 22ga | 3.5 | 3.1 | 3250-0700-200000 | 8040401845 |
| 8 | 304SS | 22ga | 3.5 | 3.15 | 3250-0800-200000 | 8040401846 |
| 9 | 304SS | 22ga | 3.5 | 3.25 | 3250-0900-200000 | 8040401847 |
| 10 | 304SS | 22ga | 3.5 | 5 | 3250-1000-200000 | 8040401848 |
| 11 | 304SS | 22ga | 3.5 | 5.6 | 3250-1100-200000 | 8040401849 |
| 12 | 304SS | 22ga | 3.5 | 6.15 | 3250-1200-200000 | 8040401850 |
| 13 | 304SS | 20ga | 5 | 7.02 | 3250-1300-200000 | 8040401851 |
| 14 | 304SS | 20ga | 5 | 7.7 | 3250-1400-200000 | 8040401852 |
| 15 | 304SS | 20ga | 5 | 9.25 | 3250-1500-200000 | 8040401853 |
| 16 | 304SS | 20ga | 5 | 11.05 | 3250-1600-200000 | 8040401854 |
| 17 | 304SS | 20ga | 5 | 12.9 | 3250-1700-200000 | 8040401855 |
| 18 | 304SS | 20ga | 5 | 15.2 | 3250-1800-200000 | 8040401856 |
| 19 | 304SS | 20ga | 5 | 19.15 | 3250-1900-200000 | 8040401857 |
| 20 | 304SS | 20ga | 5 | 19.15 | 3250-2000-200000 | 8040401858 |
| 21 | 304SS | 20ga | 5 | 26.05 | 3250-2100-200000 | 8040401859 |
| 22 | 304SS | 20ga | 5 | 26.05 | 3250-2200-200000 | 8040401860 |
| 23 | 304SS | 20ga | 5 | 30 | 3250-2300-200000 | 8040401861 |
| 24 | 304SS | 20ga | 5 | 30 | 3250-2400-200000 | 8040401862 |
