Rörsystem avsedda för processventilation

Stoftutsug ger en renare arbetsmiljö för bättre arbetsplatssäkerhet och maskineffektivitet

Stoftfilter och Rörsystem

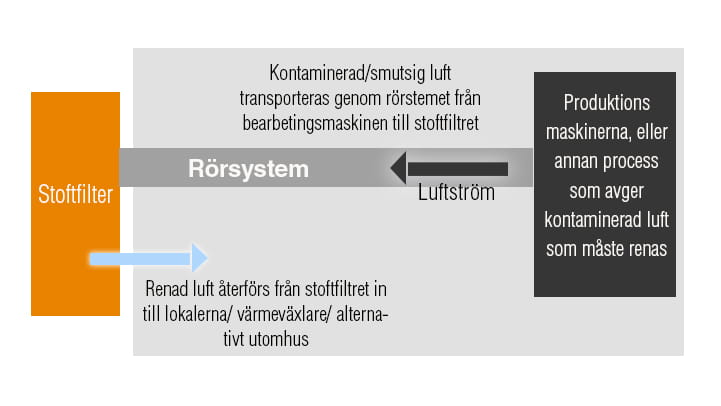

I sin enklaste form kan ett stoftutsugssystem beskrivas som en dammsugare där dammsuget rörsystem är slangen och munstycket som suger ut Stoft från maskinen som skapar det. Och dammavskiljaren är dammsugaren där dammet filtreras och sedan returnerar den renade luften antingen till byggnaden eller utomhus.

Stoftutsug används för att öka arbetsplatssäkerheten för en renare och hälsosammare arbetsmiljö och minskar risken för brand och även explosioner i situationer där ”explosionsfarligt damm” kan bildas. Med en renare arbetsmiljö blir även maskinutrustningen effektivare.

Det finns två varianter av rörsystem för stoftutsug –flexibel slang och fasta monterade rör.

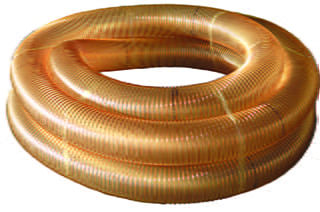

Nordfab SlangFlexibel slang är gummi- eller plastslang med en jordad metallspiral som MÅSTE vara jordad i båda ändarna för att förhindra att statisk elektricitet byggs upp och genererar farliga gnistor. Slang är endast lämpligt för korta avstånd, exempelvis anslutning till maskiner. Det beror på att den ojämna insidan och de mjuka egenskaperna orsakar avsevärt tryckförlust, vilket ger högre energiförbrukning och försämrad systemprestanda.



Fasta rör för stoftutsug är i regel konstruerade av antingen plast- eller metallrör (galvaniserat eller rostfritt stål beroende på användningsområde). Helmetallkonstruktionen används i praktiskt taget alla slags industrier eftersom den minskar risken för farlig statisk elektricitet. Det styva metallrörets släta insida reducerar statiskt tryckfall, även i långa rörinstallationer. Metallrör finns i spirallindat eller falsat utförande.


Anslutningstyper

Hopsättbara rörsystem i metall finns i regel med flänsade ändar eller ändar avsedda att fästas med spännband.


Flänsade rörsystem

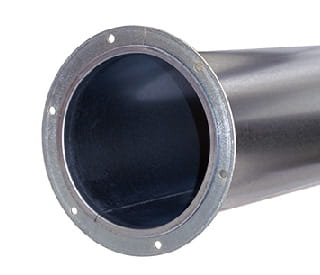

Nordfab Flänsat RörFlänsade rör monteras ihop med flänsare eller vinkelfläns Med denna metod monteras flänsar på varje rörände som sedan bockas för att hålla flänsen på plats. Flänsen kan även svetsas fast på röret. Sedan skruvas helt enkelt rörändarnas flänsar ihop.

Nackdelar med en flänsad konstruktion:
  • Dubbelt så lång installationstid jämfört med rörsystem som monteras ihop med spännband.
  • Såvida inte flänsarna monteras fackmannamässigt kommer rörsektionerna inte att vara raka.  Detta ger ett oprofessionellt intryck och högre statisk tryckförlust.
  • Det är mycket mödosamt att flytta eller modifiera rörsystemet. I många fall väljer man att skrota flänsade rörsystem i stället för att bygga om. Ta hänsyn till detta när du designar ditt dammutsugssystem.

Fördelar med rörsystem som monteras med spännband

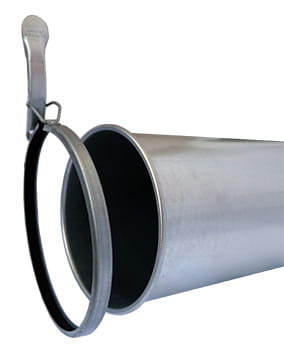

QF Rör och QF SpännbandRörsystem som monteras med spännband, som t.ex. Nordfab Quick-Fit®, där varje rörsektion har en rullad kant som sätts ihop snabbt med ett verktygsfritt spännband, erbjuder många fördelar, bland annat:
  • I regel dubbelt så snabb installationstid jämfört med flänsade rörsystem.
  • Nordfabs rörsystem som monteras med spännband blir helt raka så att även långa rörsystem har minimal statisk tryckförlust.
  • Rörsystem med spännband kan demonteras och anpassas snabb och enkelt. Detta möjliggör enkel rengöring av rören och inga delar behöver skrotas om rörsystemet byggs om vid installation av nya maskiner i verkstaden.

Nordfab är världens första och största tillverkare av rörsystem som monteras ihop med spännband.

Visa alla QF produkter

Kontakta oss för mer information om Nordfab® rörsystem för stoftutsug.

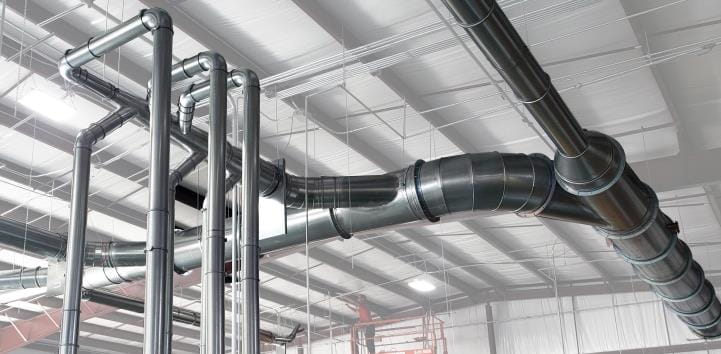

Nordfab rörsystem i dammuppsamlingsapplikation
