Dimensionnement d’un système de conduits QF

Nordfab propose une assistance à toute personne n’ayant jamais conçu de système de conduits. Nous pouvons vous aider à déterminer la taille et la configuration de tuyau optimales afin d’obtenir un débit d’air adéquat. Notre outil de dessin 3D en ligne Quick-Fit Visual (QFV) peut être utilisé pour concevoir une installation en 3D afin de vous aider à visualiser les systèmes de conduits de dépoussiérage Nordfab dans votre espace de travail. QFV effectue un calcul automatique du dimensionnement des conduits et des pertes de pression statique. Veuillez nous faire savoir si vous souhaitez un plan 3D et un devis pour vos conduits.

Un exemple de dimensionnement de système est présenté ci-dessous (à titre indicatif uniquement). Les performances du système sont potentiellement affectées par d’autres facteurs qui doivent donc être pris en compte tels que les caractéristiques de la poussière les contraintes liées aux machines ainsi que d’autres exigences du système.

Ignorez l’exemple et accédez au tableau des volumes d’air

EXEMPLE

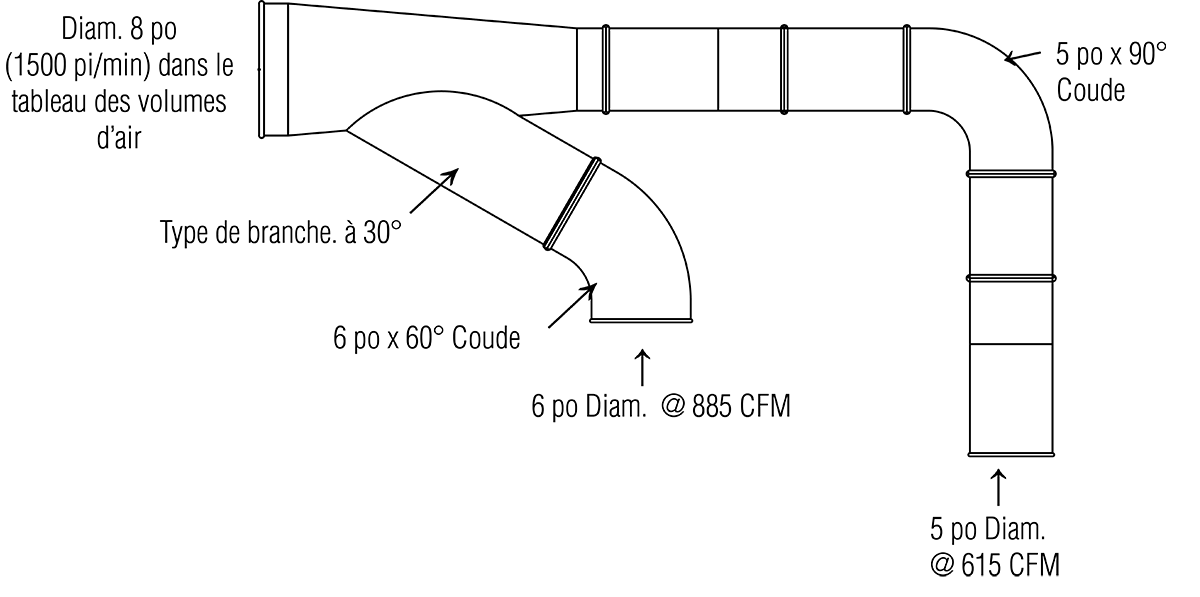

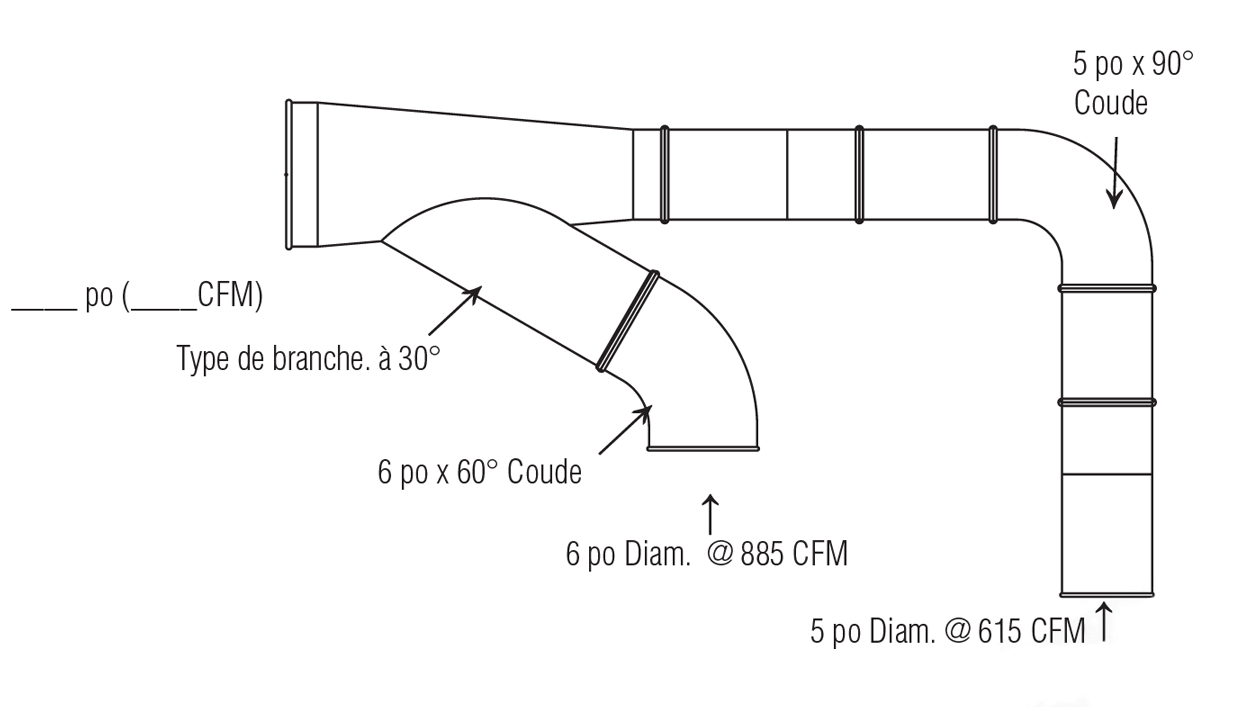

Évoluez toujours depuis vos machines vers le filtre. Supposons qu’une chute de 5 po s’élève et revient pour se joindre à une chute de 6 po, comme illustré ci-dessus. De quelle taille de branche aurez-vous besoin?

Le tuyau de 5 po transporte 615 à 4500 pi/min (voir tableau). Le tuyau de 6 po doit alors permettre 885 pi/min à la même vitesse (voir tableau). En réunissant les deux, vous obtenez un total de 1500 pi/min (615 + 885).

En vous référant à nouveau au tableau sous 4500 pi/min, vous constatez que 1500 pi/min n’est pas répertorié, mais tombe très près des 1570 pi/min spécifiés pour un tuyau de 8 po. Cela indique que pour la conduite de 5 po jointe à la conduite de 6 po, un tuyau de 8 po est nécessaire pour transporter tous les matériaux à la bonne vitesse. La branche aura donc une longueur de 8 po à l’extrémité aval, réduite à 5 po avec une bifurcation de 6 po. Cette configuration est répertoriée en tant que branche 8-6-5.

Tableau des volumes d’air

UTILISATION DU TABLEAU CFM/FPM

Ce tableau vous permet de choisir la bonne taille de tuyau pour les CFM (pieds cubes par minute) requis. Différents matériaux doivent être transportés à différentes vitesses pour empêcher les particules/débris de tomber du flux d’air.

Par exemple, les copeaux de bois et la sciure s’écoulent bien à 4500 pieds par minute. En se référant au tableau, un tuyau de 4 po peut transporter 395 pieds cubes par minute à 4500 pieds par minute. Cela indique qu’un capteur de 4 po sur une machine utilise 395 pieds cubes par minute du système de filtrage.

Ou en travaillant dans le sens inverse, si vous savez qu’une machine nécessite environ 400 pieds cubes par minute pour éliminer les déchets, vous devez alors concevoir un tuyau de 4 po pour l’application.
